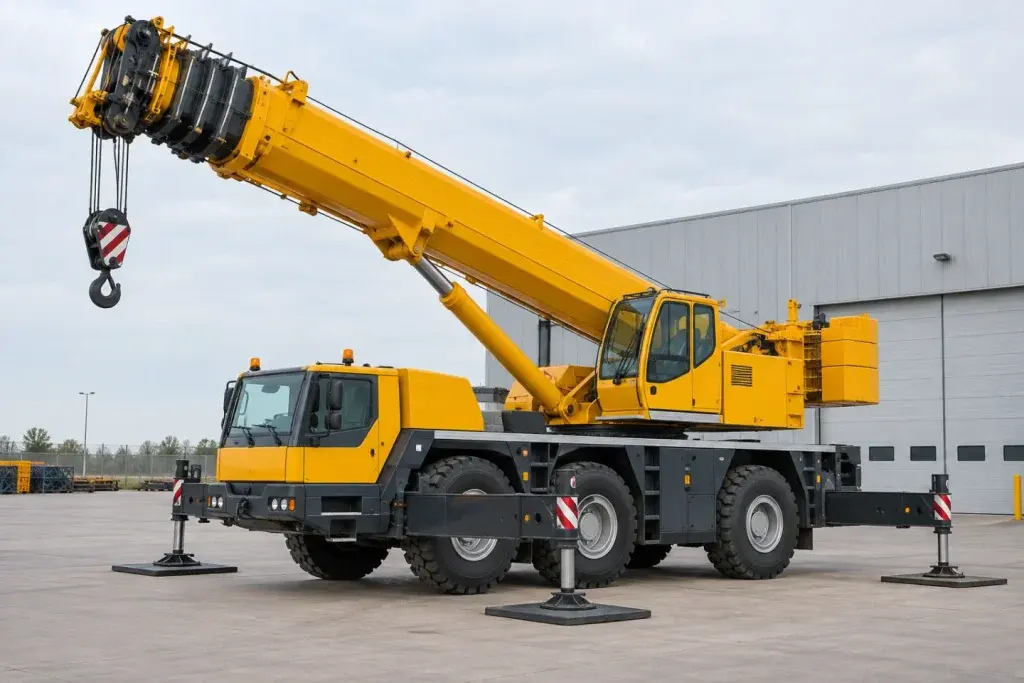

Cấu tạo xe cần cẩu: nhận diện các nhóm chức năng

Cấu tạo xe cần cẩu gồm những hệ thống phục vụ di chuyển, tạo không gian làm việc, nâng hạ và điều khiển. Cách bố trí cụ thể phụ thuộc loại máy: xe tải gắn cẩu, cẩu bánh lốp chuyên dụng hoặc thiết bị bánh xích không có kết cấu hoàn toàn giống nhau. Vì vậy, cần xác định loại thiết bị trước khi đọc tên bộ phận.

Bài viết giúp người tìm hiểu xây dựng một sơ đồ kiến thức tổng quan. Mục tiêu là nhận ra từng nhóm đang làm nhiệm vụ gì và cần tra tài liệu nào, không cung cấp hướng dẫn tháo lắp hoặc điều chỉnh một model.

Nhìn máy theo các nhóm chức năng

Tài liệu tổng quan công nghệ cẩu di động của Liebherr tổ chức nội dung thành những nhóm như khung gầm và truyền động, cabin lái, cabin cẩu, điều khiển, thủy lực, công nghệ rút cần và các bộ cần phụ. Cách phân nhóm này giúp đọc thiết bị theo chức năng thay vì chỉ nhận diện hình dáng.

Không phải mọi công nghệ được giới thiệu đều có trên mọi máy. Chính tài liệu hãng cũng phân biệt thiết kế theo model. Khi nhận một xe thực tế, người đọc cần đối chiếu bộ tài liệu của xe, không dùng danh mục công nghệ chung làm danh sách trang bị mặc định.

Phần di chuyển và phần cẩu

Phần di chuyển đưa thiết bị tới vị trí theo thiết kế và điều kiện sử dụng. Phần cẩu thực hiện những chức năng liên quan nâng. Với xe tải gắn cẩu, người đọc còn cần tách thông số phương tiện chuyên chở khỏi thông số cơ cấu cẩu được lắp.

Một máy có thể nhìn như một chiếc xe hoàn chỉnh, nhưng hồ sơ thường cần nhiều mục chức năng khác nhau. Khi trao đổi với đơn vị cung cấp, hãy phân biệt yêu cầu đường vào, yêu cầu chở hàng nếu có và yêu cầu nâng. Điều này tránh dùng một thông số thay cho cả ba nhiệm vụ.

Bài cẩu tự hành và xe tải gắn cẩu giúp hiểu khác biệt giữa hai nhóm thường bị gọi chung. Sơ đồ của một cẩu chuyên dụng không nên được áp nguyên cho xe tải có cơ cấu cẩu phía sau cabin.

Cần và những bộ phận liên quan nâng

Cần là bộ phận dễ nhận diện từ bên ngoài. Tuy nhiên, cần ống lồng, cần giàn và cần gập có cách tổ chức kết cấu khác nhau. Tên gọi “cần chính” hoặc “cần phụ” cũng cần được hiểu theo bộ tài liệu và cấu hình của máy đang xem.

Với những thiết bị nâng bằng cáp, người học cần phân biệt cần, cáp, bộ móc và cơ cấu tời. Nhìn vị trí một bộ phận chưa cho biết toàn bộ đường truyền chuyển động hoặc giới hạn tải của nó. Không chọn phụ tùng chỉ vì kích thước ngoài trông giống bộ phận cũ.

Hãy đọc bài phân loại theo loại cần trước khi tìm tài liệu chi tiết. Cách gọi đúng giúp xác định nguồn cần tra và tránh nhầm một thuật ngữ tiếng Anh với cả thiết bị.

Triển khai và khả năng làm việc

Những thành phần liên quan trạng thái triển khai phải được xem theo thiết kế. Đối trọng hoặc chân chống không được mô tả đơn giản như đồ bổ sung tùy ý. Khi phương án kiểm tra với một cấu hình cụ thể, những bộ phận và trạng thái tương ứng cần được xác nhận trên máy được giao.

Tài liệu Liebherr minh họa VarioBase đo độ mở và lực tại từng chân, rồi điều khiển tính sức nâng cho trạng thái ấy. Đây là công nghệ cụ thể của hãng, không xác nhận mọi cẩu có khả năng tự tính tương tự. Không thu chân của máy khác rồi giả định kết quả vẫn được điều khiển bảo đảm.

Nguồn động lực, thủy lực và điều khiển

Khi học cấu tạo, nên phân biệt nguồn cung cấp năng lượng, cơ cấu tạo chuyển động và hệ thống điều khiển. Một tín hiệu điều khiển không phải chính nguồn năng lượng nâng tải. Cách bố trí cụ thể cần được tìm trong sơ đồ của model, không suy từ một ảnh tổng thể.

Không phải mọi máy có hai động cơ riêng cho xe và cẩu. Tài liệu hãng mô tả một thiết kế dùng động cơ khung gầm truyền công suất tới bơm ở phần trên. Ví dụ cho thấy cần tra đúng thiết kế thay vì giữ một sơ đồ cố định cho tất cả cẩu.

Cách đọc hồ sơ khi muốn tìm hiểu sâu

• Xác nhận loại thiết bị, model và bộ tài liệu.
• Tìm sơ đồ tổng thể và bảng tên bộ phận.
• Đọc từng nhóm chức năng cùng ký hiệu liên quan.
• Phân biệt trang bị thực tế với lựa chọn trong danh mục.

Nếu tìm phụ tùng, cần nhận dạng theo hồ sơ phù hợp thay vì chỉ gửi ảnh gần giống. Nếu tìm thiết bị cho công việc, cần dùng tài liệu sức nâng và cấu hình. Hiểu cấu tạo giúp đặt câu hỏi đúng, nhưng chưa đủ để xác nhận một bộ phận hoặc cả máy phù hợp nhiệm vụ.

Cấu tạo xe cần cẩu nên được học từ tổng quan tới từng hệ thống. Xác định loại máy trước, rồi đối chiếu chức năng và tài liệu đúng model. Cách tiếp cận này giúp kiến thức rõ ràng hơn việc ghi nhớ một danh sách bộ phận nhưng bỏ qua khác biệt giữa các thiết kế.
