Cấu tạo cần trục tự hành: khung gầm và phần cẩu quay

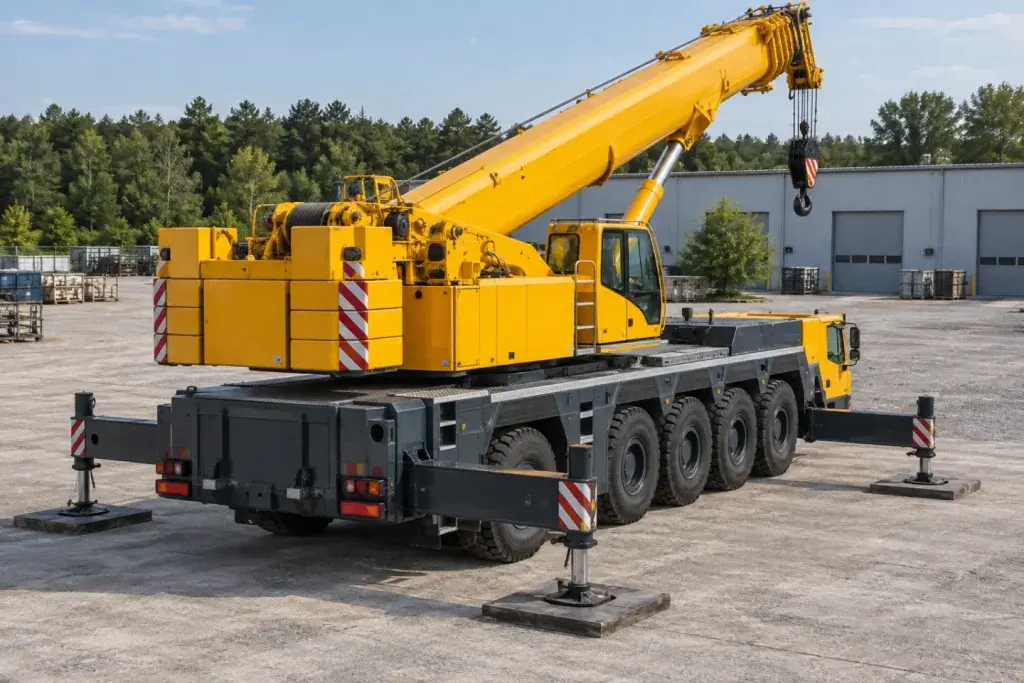

Cấu tạo cần trục tự hành cần được hiểu theo loại thiết bị cụ thể. Với cẩu di động bánh lốp chuyên dụng, có thể học qua phần khung gầm và phần cẩu quay phía trên. Cách tổ chức này giúp phân biệt hệ thống đưa máy tới nơi với những hệ thống thực hiện chức năng nâng.

Từ “tự hành” không tạo ra một sơ đồ chung cho mọi máy. Thiết bị bánh xích, cẩu địa hình một cabin và cẩu di động có cabin lái riêng có thể khác bố trí. Bài viết tập trung cách đọc một cẩu di động chuyên dụng, đồng thời chỉ ra những điểm không nên mặc định khi nhận diện thiết bị.

Khung gầm phục vụ di chuyển

Khung gầm là nhóm cần tra khi tìm hiểu truyền động di chuyển, bánh xe, trục, lái và phanh của thiết bị bánh lốp. Thông số liên quan tuyến đường phải ứng với trạng thái vận chuyển thực tế. Nó không phải bảng sức nâng của phần cẩu khi máy triển khai.

Trong thông tin hãng về LTM 1160-5.2 năm 2015, Liebherr mô tả khung gầm năm trục và lái điện thủy lực ở các trục sau phụ thuộc tốc độ. Đây là một ví dụ về thiết kế cụ thể; không thể suy mọi cần trục tự hành đều có cùng số trục hay hệ thống lái.

Phần quay phía trên

Khi xem sơ đồ cẩu chuyên dụng, cần nhận diện phần quay phía trên và liên kết với phần dưới. Những hệ thống phục vụ cần, tời và điều khiển có vị trí theo thiết kế. Hãy dùng tên và ký hiệu trong tài liệu thay vì tự đặt tên một cụm chỉ từ hình ảnh.

Phần quay cần được xem cùng vùng không gian mà nó sử dụng. Trong khảo sát công việc, thông tin phần nhô và vùng triển khai có ý nghĩa riêng. Máy đứng được ở một điểm chưa chứng minh phần quay và đường tải đủ khoảng trống tại đó.

Bài cấu tạo xe cần cẩu giới thiệu bản đồ những nhóm chức năng. Từ bản đồ đó, người đọc có thể đi tới sơ đồ chi tiết đúng loại máy đang cần tìm hiểu.

Bộ cần và những chuyển động liên quan

Nên phân biệt thay đổi chiều dài cần, thay đổi góc cần và nâng hạ móc bằng cơ cấu tương ứng. Những chức năng này không phải một chuyển động duy nhất. Khi đọc tài liệu, hãy tìm cơ cấu và phần điều khiển của từng chức năng theo model.

Thông tin của Liebherr nêu LTM 1160-5.2 có cần ống lồng sáu đoạn và công nghệ TELEMATIK, cùng những lựa chọn bộ cần phụ. Đây là cấu hình được hãng mô tả cho thiết bị đó. Các lựa chọn không tự có trên mọi máy hoặc luôn nằm trong phạm vi cung cấp.

Xem bài cẩu cần ống lồng để hiểu dạng kết cấu. Chiều dài cần trong danh mục cần được đọc cùng cấu hình, không dùng như lời xác nhận mọi tải có thể đưa tới đầu cần.

Nguồn động lực không luôn gồm hai động cơ

Một hình dung quen thuộc là phần xe và phần cẩu phải có động cơ riêng. Nhưng không nên dùng hình dung ấy làm điều kiện nhận diện. Tài liệu phải cho biết công suất được đưa tới những cơ cấu làm việc bằng thiết kế nào.

Ở model được nêu, hãng mô tả một động cơ đặt tại khung gầm truyền công suất bằng trục tới phần trên qua vùng tâm mâm quay. Ví dụ này giúp thấy cách bố trí nguồn động lực có thể khác giữa thiết kế. Nó không phải hướng dẫn kiểm tra hoặc sửa đường truyền công suất.

Cabin lái và cabin cẩu

Với thiết bị có hai cabin, người học cần phân biệt chức năng của từng nơi điều khiển. Bố trí này không được áp cho mọi cẩu tự hành. Máy một cabin hoặc xe tải gắn cẩu có cách tổ chức khác, cần được đọc theo đúng hồ sơ.

Ảnh từ bên ngoài cũng chưa thể hiện đầy đủ những điều khiển bên trong. Khi muốn tìm hiểu một nút, màn hình hoặc cảnh báo, hãy dùng tài liệu đúng thiết bị. Không đoán chức năng từ biểu tượng tương tự trên một model khác.

Cấu hình triển khai cần được nhận diện riêng

Đối trọng, chân chống và những bộ phận liên quan trạng thái làm việc phải khớp tài liệu áp dụng. Máy mang theo một số bộ phận khi vận chuyển chưa có nghĩa cấu hình nâng đã sẵn sàng. Phạm vi chuẩn bị và lắp cấu hình cần được xác nhận với đơn vị phụ trách.

Nếu tìm máy cho nhiệm vụ, hãy gửi tải, vị trí và mặt bằng để kiểm tra. Nếu tìm phụ tùng, hãy cung cấp nhận dạng thiết bị và thông tin bộ phận. Hai mục đích cần dữ liệu khác nhau; một sơ đồ tổng quan không thay hồ sơ lựa chọn hoặc nhận dạng phụ tùng.

Cách lập ghi chú khi học cấu tạo

• Ghi rõ loại máy và model được dùng làm ví dụ.
• Tách phần di chuyển khỏi phần chức năng nâng.
• Đánh dấu trang bị thực tế và lựa chọn danh mục.
• Giữ nguồn tài liệu cạnh tên hệ thống được ghi.

Cấu tạo cần trục tự hành nên được đọc như một thiết kế liên kết nhiều hệ thống. Hiểu phần dưới, phần quay và từng chức năng giúp tránh nhầm thông số di chuyển với khả năng nâng. Kết luận về thiết bị thực tế vẫn cần theo model, cấu hình và tài liệu tương ứng.
