Cẩu gắn cuối thùng là hệ cẩu được bố trí ở vùng phía sau thùng hoặc thân chở hàng của xe theo thiết kế lắp đặt. Trong tài liệu tiếng Anh, có thể gặp cách gọi rear mounted crane. Tên này xác định vị trí tương đối trên xe, không tự cho biết tải nâng, kiểu cần hoặc vùng làm việc được phép.
Bố trí phía sau có thể đáng xem xét với công việc giao nhận hướng về đuôi xe. Tuy nhiên, lựa chọn phải đối chiếu thiết bị, kết cấu lắp đặt và mặt bằng. Không nên kết luận cẩu cuối thùng luôn thuận tiện hơn cẩu sau cabin hoặc đáp ứng mọi kiện hàng ở sau xe.
Nhận diện đúng vị trí

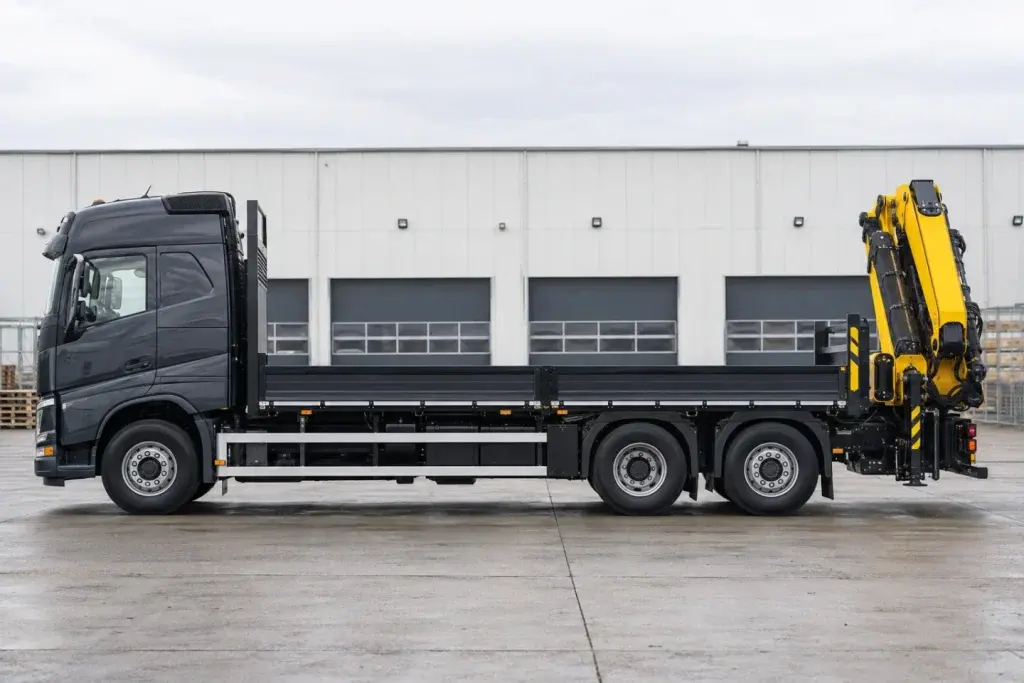

Trên cấu hình quen thuộc, vùng chở hàng nằm giữa cabin lái và trụ cẩu phía sau. Cần được thu về trạng thái thiết kế khi xe di chuyển. Các chi tiết giữ, khung đỡ và chân chống thuộc hệ lắp đặt, không phải phụ kiện có thể bỏ đi vì nhìn không liên quan đến móc nâng.
Hiab giới thiệu cẩu phục vụ nâng chuyên dụng với các lựa chọn lắp sau cabin hoặc phía sau xe. Đây là ví dụ về khả năng bố trí của nhóm sản phẩm. Trang bị và điều kiện của chiếc xe được chào vẫn cần được kiểm tra riêng.
Khác cẩu sau cabin ở tâm quay
Cẩu sau cabin đặt trụ gần phía trước vùng chở hàng; cẩu cuối thùng đặt trụ phía sau. Với cùng vị trí xe, khoảng cách từ tâm quay đến điểm dỡ có thể khác. Do đó, việc so phương án phải dùng tâm quay của từng cấu hình, không chỉ khoảng cách từ đuôi xe đến hàng.
Xem cẩu gắn sau cabin để đối chiếu bố trí. Không nên chuyển kết luận tải từ cấu hình này sang cấu hình kia khi vị trí trụ thay đổi. Mặt bằng, đường tải và các giới hạn trong tài liệu cần được xét theo hệ thực tế.
Ví dụ giao thiết bị vào một lối hẹp
Giả sử xe giao một cụm máy đến cửa kho. Khu phía sau xe là nơi thuận tiện để đặt, nhưng cổng chỉ đủ cho xe đi vào một hướng. Cần kiểm tra vị trí dừng, vùng mở chân và đường quay trước khi chọn cẩu. Khả năng nâng từ phía sau không tự giải quyết được một mặt bằng thiếu chỗ triển khai.
Nếu điểm đặt nằm bên trong kho sau mái thấp, cần còn phải xem hình học tiếp cận. Hàng có thể đi lọt cửa nhưng bộ móc hoặc đường cần lại thiếu khoảng không. Ảnh tổng thể, kích thước và dữ liệu điểm nâng giúp đơn vị có năng lực đánh giá, thay vì chỉ xem ảnh một kiện đặt ở sân.
Phạm vi chở hàng phải được xác nhận riêng
Cẩu và kết cấu lắp đặt góp phần vào khối lượng, bố trí của xe. Khả năng chở hàng cần được xác nhận theo hồ sơ phương tiện và quy định áp dụng. Không nên dùng chiều dài thùng còn trống để suy ra xe được phép chở bao nhiêu, cũng không dùng tải nâng lớn nhất để quyết định tải chở.
Với một lô nhiều kiện, cần biết khối lượng từng kiện và trình tự dỡ. Vị trí cẩu ở cuối có thể ảnh hưởng đường đưa hàng lên xuống hoặc sắp xếp kiện. Phương án chằng giữ hàng khi vận chuyển và phương án nâng khi giao nhận là hai nội dung liên quan nhưng không thay thế nhau.
Lắp đặt cần đúng thiết kế
Trụ cẩu, khung phụ, liên kết và hệ đỡ cần được tổ chức theo yêu cầu của thiết bị cùng phương tiện. Không được tự dời cẩu về đuôi chỉ vì muốn tiếp cận gần điểm đặt. Các tác dụng lên khung và bố trí hệ xe phải được đánh giá bởi đơn vị có năng lực phù hợp.
Palfinger giới thiệu giải pháp thân xe đặc biệt có các lựa chọn lắp thiết bị theo cấu hình. Tài liệu sản phẩm cho thấy việc tích hợp là một công việc thiết kế. Nó không phải hướng dẫn cho người đọc tự thay khung hoặc bổ sung liên kết tại công trường.
Biểu đồ và chân chống
Tải được phép phải lấy từ biểu đồ phù hợp model và cấu hình hệ cẩu. Bán kính, trạng thái cần, điểm đỡ và phụ kiện phải được xét đúng. Một điểm đặt gần đuôi chưa đủ xác nhận an toàn nếu nằm ngoài vùng làm việc hoặc không có cấu hình đỡ tương ứng.
Nền tại chân chống cần đủ thông tin, đặc biệt gần cống, hố hoặc mép sân. Không tự dùng tấm kê để kết luận nền phù hợp. Vùng nâng và hoạt động phía sau xe cần được cô lập theo phương án, tránh để lối đi chung trở thành đường tải mà chưa tổ chức phối hợp.
Các dữ liệu nên chốt
- Model, vị trí trụ và cấu hình được cung cấp.
- Khối lượng từng kiện, kích thước và điểm nâng.
- Đường vào, vị trí dừng, điểm đặt và thông tin nền.
- Phạm vi chở, nâng đặt, phụ kiện và lịch giao nhận.
Tham khảo xe tải gắn cẩu và cẩu cần gập để phân biệt vị trí lắp với kiểu cần. Một phương án phù hợp cần đáp ứng cả vận chuyển, triển khai và lượt nâng, thay vì chỉ chọn theo tên “cuối thùng”.
