Bán kính làm việc của cần cẩu dạng quay là khoảng cách ngang từ tâm quay đến đường tác dụng của tải theo định nghĩa trong tài liệu máy. Thông số này giúp xác định vị trí tải tương đối với thiết bị và là dữ liệu quan trọng khi đối chiếu sức nâng.
Điểm dễ nhầm là đo từ mép xe, chân chống hoặc đầu cần rồi gọi đó là bán kính. Các vị trí này có vai trò khác nhau. Khi gửi hồ sơ khảo sát, bạn cần thể hiện tâm quay và vị trí tải trên cùng bản vẽ, đồng thời dùng cách đo đúng tài liệu của máy.

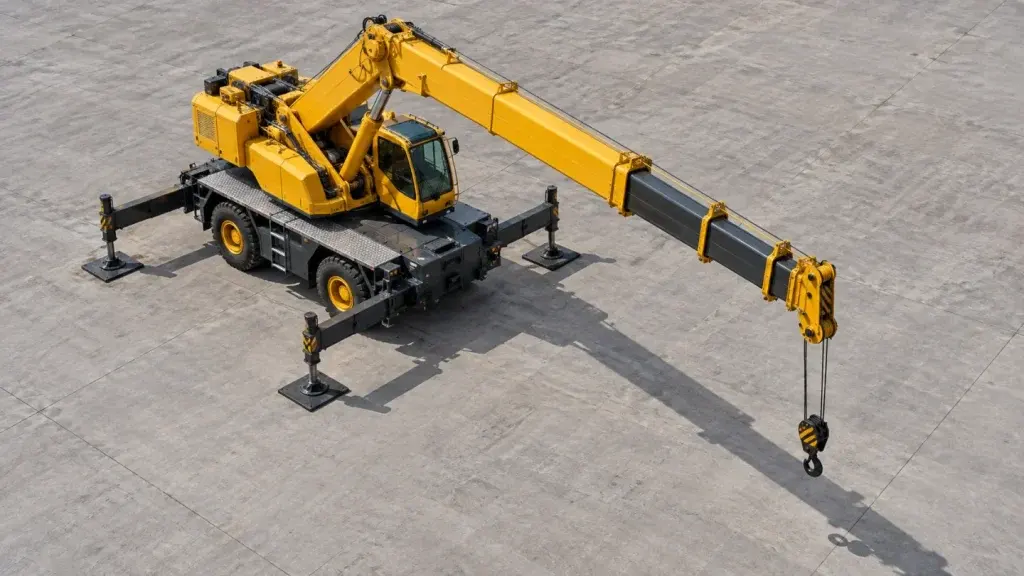

Bán kính được xem trong mặt phẳng ngang
Khoảng cách ngang khác với đoạn thẳng nghiêng dọc cần và khác độ cao móc. Trong cách hiểu hình học đơn giản, nhìn từ trên xuống giúp thể hiện tâm quay và vị trí đường tải. Chiều cao cần được thể hiện bằng dữ liệu riêng để kiểm tra toàn bộ khả năng tiếp cận.
Tài liệu LR 1130 của Liebherr ghi bán kính làm việc đo từ tâm quay khi có tải. Đây là ví dụ về định nghĩa phải đọc trong ghi chú. Với máy thực tế, cần đối chiếu bộ tài liệu đúng model và cấu hình.
Ví dụ đo từ mép xe và từ tâm quay
Ví dụ hình học giả định, một điểm trên mép thân xe nằm trên cùng đường ngang giữa tâm quay và tải. Khoảng cách từ tâm đến điểm đó là hai mét, từ điểm đó đến đường tải là tám mét. Trong tình huống được mô tả, khoảng cách từ tâm đến đường tải là mười mét.
Các số này chỉ minh họa sự khác biệt của mốc đo, không phải thông số của một cẩu. Nếu gửi riêng tám mét mà không nói điểm gốc, người nhận có thể hiểu sai vị trí tải. Bản vẽ có mốc rõ giúp tránh nhầm ngay từ bước trao đổi.
Khi các điểm không nằm trên cùng một đường thẳng ngang, không thể cộng những đoạn bất kỳ theo cách trên. Cần xác định vị trí bằng bản vẽ hoặc khảo sát phù hợp. Đừng tự lấy chiều dài đường đi bộ quanh vật cản làm bán kính nâng.
Vì sao phải kiểm tra điểm lấy và điểm đặt?
Trong một đường nâng, tải có thể ở những khoảng cách khác nhau so với tâm quay. Điểm lấy gần không chứng minh điểm đặt xa phù hợp. Khi phương án yêu cầu thay đổi vị trí tải theo phương ngang, cần kiểm tra những trạng thái liên quan trong tài liệu sức nâng.
Ví dụ giả định, vật được lấy ở sân trước rồi đặt lên bệ phía sau một kết cấu. Việc quay cần chỉ đổi hướng không tự giải quyết mọi thay đổi khoảng cách. Người lập phương án phải xem đường nâng dự kiến thay vì coi mọi chuyển động đều có cùng bán kính.
Bán kính khác chiều dài cần như thế nào?
Chiều dài cần mô tả kết cấu theo định nghĩa của nhà sản xuất. Bán kính mô tả vị trí tải theo phương ngang. Khi góc cần hoặc cấu hình thay đổi, vị trí móc có thể khác; vì vậy, biết chiều dài cần chưa đủ để biết bán kính làm việc của nhiệm vụ.
Bạn có thể xem tầm với cần cẩu để phân biệt các cách nói về tiếp cận. Khi yêu cầu máy, hãy gửi vị trí tải và chiều cao thay vì chỉ đề nghị một chiều dài cần. Dữ liệu hình học cần đi cùng khối lượng vật để chọn cấu hình.
Đổi vị trí máy có thể làm thay đổi kết quả
Trong khảo sát, máy có thể phải đứng xa hơn vì thiếu vùng chân chống, chướng ngại hoặc điều kiện nền. Khi tâm quay dự kiến thay đổi, khoảng cách tới các vị trí tải cần được cập nhật. Không nên giữ kết quả đối chiếu sức nâng của bản vẽ trước.
Ngược lại, đứng gần hơn cũng không tự chứng minh phương án phù hợp. Khoảng không cho cần, tải, phần quay và những điều kiện triển khai vẫn phải được kiểm tra. Vị trí tối ưu cần đáp ứng cả hình học, sức nâng và điều kiện công trường.
Bán kính là dữ liệu, không phải lời bảo đảm
Một số mét đứng riêng không thể xác định máy có nâng được hay không. Cần đối chiếu model, chiều dài cần, cấu hình và ghi chú của bảng sức nâng. Bài sức nâng cần cẩu giải thích vì sao giá trị lớn nhất trên tên máy chưa đủ.
Không dùng ví dụ hình học trong bài để tính sức nâng hoặc tự chọn thông số vận hành. Kết quả kiểm tra phải dựa trên dữ liệu tải được xác nhận và tài liệu thiết bị tương ứng. Khi thiếu một thông tin quan trọng, cần bổ sung trước khi chốt phương án.
Hồ sơ khảo sát nên thể hiện
- Tâm quay và cấu hình máy dự kiến sử dụng.
- Vị trí đường tải tại điểm lấy và điểm đặt.
- Chiều cao, chướng ngại và đường di chuyển tải.
- Khối lượng tải cùng những thành phần đi theo khi nâng.
Đo đúng mốc và mô tả đúng vị trí giúp đơn vị khảo sát kiểm tra nhanh hơn. Bán kính làm việc phải được hiểu cùng sức nâng, chiều cao và cấu hình. Đừng thay dữ liệu bản vẽ bằng một khoảng cách ước chừng từ mép xe đến vật.
